性能比肩HARDLOCK的防松螺母

提问时间:2023-04-07
提问者: 15731089996铁将军
阅读量: 421
问题详情 |

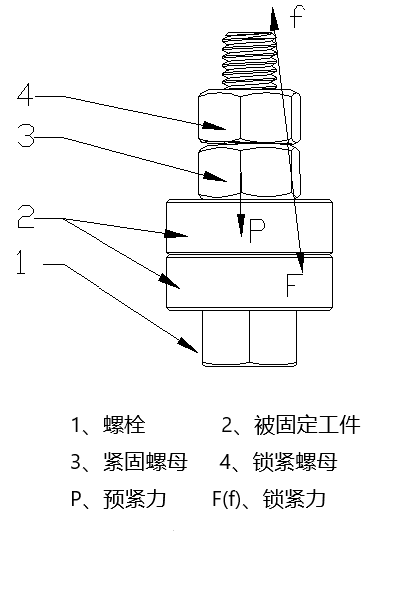

在常规的螺纹联接工况下,螺纹联接都比较可靠,基本不会出现联接松动的情况,但在特殊工况条件,比如振动、高速、风机等,以及无法经常巡检的地方,都需要保证螺纹连接可靠性。在这些工况下防松螺母成为关键零件。防松螺母产品很多,防松原理大致可以分为:摩擦、变形、嵌入、弹性、粘性、制退等几种主要的方式,实际使用中防松效果及性价比也是参差不齐。 日本的HARDLOCK螺母在技术上独树一帜,号称“永不松动的螺母”。它采用最可靠的“制退”原理,通过物理的方式最大限度阻止螺母后退,从而实现螺母的防松。多年使用实践证明了该设计可靠的防松性能。 我们在长期分析研究的基础上,设计出《一种楔形自锁式防松螺母》并获得专利授权。该设计同HARDLOCK一样,也采用物理“制退”的防松原理,但结构形式和HARDLOCK完全不同。安装后可实现螺纹连接副的可靠防松。根据自测,防松性能稳定可靠。 结构及防松原理说明: 我们的设计方案是:防松螺母由紧固螺母和锁紧螺母组成,和普通标准螺栓配合使用;两螺母具有相同的参数且相同旋向的内螺纹;螺母一个端面上具有相同角度的斜面且倾角小于螺旋升角;两螺母安装到螺栓上到紧固位置时紧固螺母已对连接件产生了一定的预紧力P;此时两螺母斜面的高点重合,锁紧效果相当于普通的双螺母并紧的效果;然后继续沿锁紧方向转动锁紧螺母一个角度,锁紧螺母将对紧固螺母产生较大的压紧力F并与预紧力P一起共同构成对工件的紧固力;锁紧螺母在压紧力F的反作用力和斜面楔形的共同作用下发生偏转,使锁紧螺母轴线和螺栓的轴线形成一个夹角并在两螺母端面形成径向楔形结构,使锁紧螺母不能绕螺栓轴线转动后退;再有螺母偏转后在高低侧形成与螺栓螺纹面相反的配合形式,进一步的阻止了锁紧螺母转动。在锁紧螺母不能转动的情况下,下面的紧固螺母即使受振动载荷的影响也无法转动后退,从而实现可靠的防松。从我们实际测试的结果来看,确实实现了设计意图,详见附图说明。 楔形防松螺母结构及原理示意图 我们设计的防松螺母具有以下的优势: 1、 HARDLOCK防松螺母需要配套专用螺杆,所以需要成套购买;而我们的防松螺母可配套使用相同规格的多种精度等级标准螺栓(适应多种标准),从而降低了使用费用; 2、 两个螺母共同对被紧固件形成紧固力,改善了常规螺栓螺母连接副的受力状态,使螺栓螺母受力更均匀且小于常规螺栓螺母联接的受力,延长了螺栓螺母的寿命; 3、 锁紧调节范围较大,对螺栓螺母的精度要求低;安装拆卸方便,可多次重复使用; 4、 该螺母结构简单,不需要专用工具及刀具,加工精度要求低,成本低、对材料及加工工艺没有特殊要求; 5、 特别的,通过变型设计,该防松螺母可在不拆卸现有普通螺栓螺母连接副的条件下对现有连接副实现防松改造,并不会改变现有普通螺栓螺母副连接状态,使该防松螺母的具有更广泛的应用范围。 如果您对该设计有兴趣,欢迎访问:https://weibo.com/2617561693了解详情或联系我们。
全部回复 共 1
有一个专家
2023-06-01 05:06 本答案得分:3 0
回复 |
